TWE 透射波前差测试机
TWE测量仪器使用双光路测量模式，具备高精度、高动态范围和大像差直接测量能力，可快速切换光路类型，对各类光学元件（如透镜、滤光片、平面玻璃等）的透射波前质量进行精确表征与质量控制。
准直光穿过被测光学元件后，其理想的平面波前会因元件内部及表面的不均匀性而产生畸变。TWE测量机将这种波前畸变转换为可检测的光强分布图像，通过专用算法实时重建出完整的波前相位图，从而精确量化出波前误差的PV值、RMS值、PSF、MTF等关键参数。
-
400-1100nm波长范围
-
5.02×3.75mm孔径尺寸
-
＜2 nm RMS测试分辨率（相位）
vs
加入对比
- 台式TWE测试仪
-
产品优势
-
产品参数
-

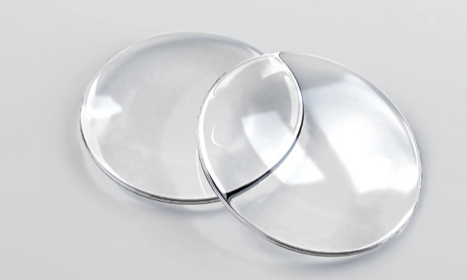

应用解决方案
产品优势
-
高精度波前测量
支持10nm RMS解析度，精准捕捉光学元件的波前信息与成像质量
-
多功能测试平台
兼容平面与透镜类产品，支持快速更换Holder设计，适配不同规格产品测量需求
-
非接触式快速检测
采用高稳定性光学系统，采集速度快，结果重复性高
-
定制化波长与输出
支持多波段切换测试，并一键输出定制报告图表
-
集成紧凑高效
模块化设计节省空间，搭配可视化软件界面，操作更直观高效
产品参数
系列型号
-
台式TWE测试仪vs
-
波长范围
-
孔径尺寸
-
空间分辨率
-
相位分辨率
-
台间差
-
绝对精度
-
采集速度
-
实时处理速度
-
电路规格
-
外观尺寸
-
重量
-
通讯接口
-
气压
-
温度
-
湿度
-
洁净度
-
台式TWE测试仪
-
波长范围400 ~ 1100 nm
-
孔径尺寸5.02 mm × 3.75 mm
-
空间分辨率27.6 μm（依扩束镜而定）
-
相位分辨率<2 nm RMS（依扩束镜而定）
-
台间差PV: 15-20 nm；RMS: 0-4 nm
-
绝对精度10 nm RMS
-
采集速度60 FPS
-
实时处理速度10 FPS（全分辨率）
-
电路规格电源：AC 220 V，50 Hz
功率：100 W
额定电流：0.5 A（Max 1A） -
外观尺寸430 mm × 430 mm × 884.5 mm
-
重量55 kg
-
通讯接口以太网口，USB 3.0
-
气压0.5-0.7 Mpa，Φ10 mm
-
温度15-35°C
-
湿度40 ~ 65%
-
洁净度100/1000/10000 级
-
