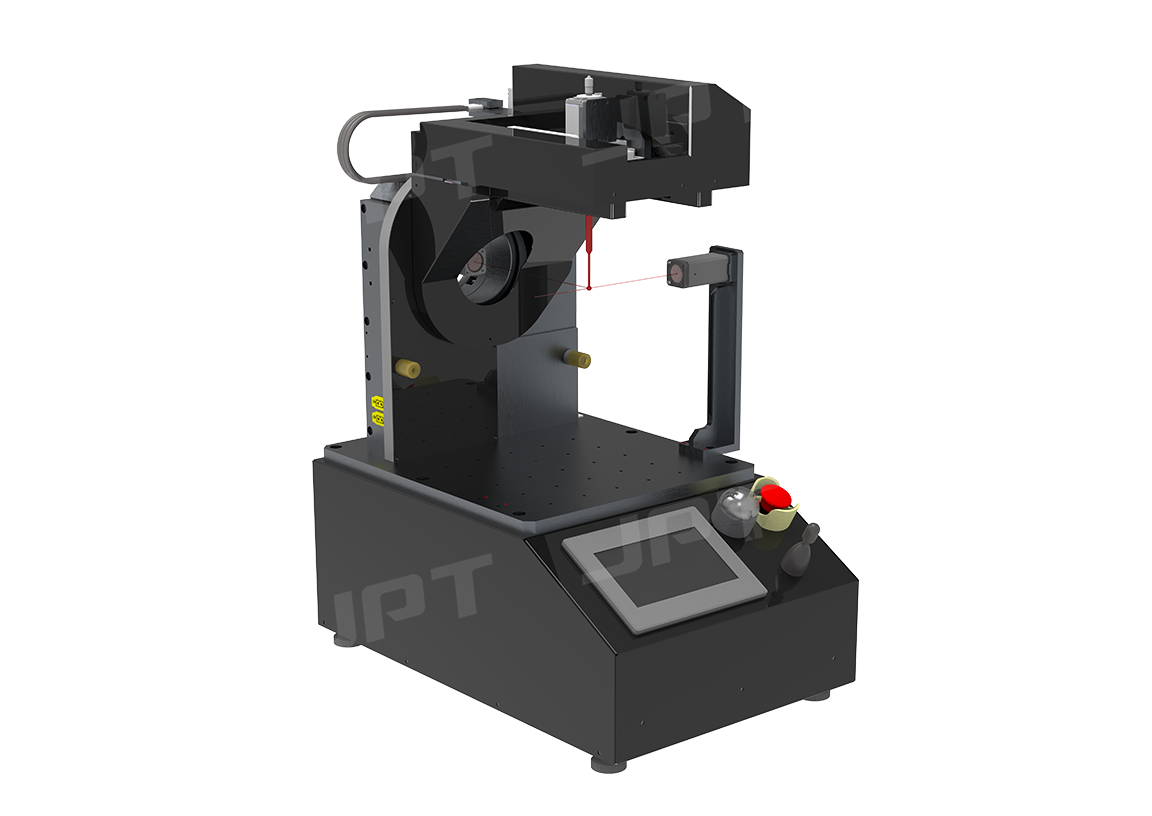

多功能自动摆台
以倒装设计革新行业标准，融合高精度动态测量与工业级耐用性，专为光学器件标定、半导体制造、三维扫描及科研实验等高要求场景设计。通过微米级校准、智能控制系统与大角度负载能力，重新定义工业测量的效率与精度边界。
-
＜10 ms快速响应, 动态响应时间
vs
加入对比
- 多功能自动摆台
-
产品优势
-
产品参数
-
应用解决方案
产品优势
-
倒装设计，行业首创
突破传统摆台结构，填补市场空白，支持±90° (Rx) 与±22° (Ry) 大角度旋转，适配高负载 (5kg) 与高速运动场景。
-
微米级校准，精准定位
X/Y轴双相机高精度校准技术，转轴重合度达微米级，预留通用安装孔地板，集成激光旋转中心指示，确保被测物零偏差定位。
-
智控一体，灵活扩展
PLC控制系统支持触摸屏、摇杆及远程指令操控，预设点位秒级切换，3个网口兼容EtherCAT总线，可选WIFI远程控制，支持I/O扩展与功能定制。
-
工业级耐用设计
精密组件+中空旋转平台/滚珠丝杠驱动，通用安装孔设计 (底板兼容夹具/XY平台) ，严苛环境 (-10°C~60°C) 稳定运行。
产品参数
系列型号
-
多功能自动摆台vs
-
Rx角度范围
-
Ry角度范围
-
角度精度
-
角度重复精度
-
功能模块最大尺寸
-
Rx驱动导向系统
-
Ry驱动导向系统
-
Pivot 校准
-
功能模块最大负载
-
控制系统
-
通讯接口
-
WIFI 远程控制
-
尺寸
-
重量
-
工作环境
-
多功能自动摆台
-
Rx角度范围-90°~+900°
-
Ry角度范围-22°~+22°
-
角度精度0.02°
-
角度重复精度0.01
-
功能模块最大尺寸115x75 mm
-
Rx驱动导向系统伺服电机和中空旋转平台
-
Ry驱动导向系统伺服电机和高精度滚珠丝杆
-
Pivot 校准X&Y轴相机
-
功能模块最大负载5 kg
-
控制系统PLC控制带有通讯接口
-
通讯接口3 个网口，可用于PLC的调试，与上位机通讯，连接支持EtherCAT总线协议的设备
-
WIFI 远程控制可选
-
尺寸591 x400x728.5 mm
-
重量45 kg
-
工作环境-10℃~60°C
-
